如何用3d建模软件设计钣金？5步就学会

　　在我们常见的机箱、机柜等大多机械设备上会经常用到钣金工艺，然而由于钣金本身特殊的材质属性及加工要求，钣金类产品的设计有着严格的要求及标准。3D钣金设计能够增强产品自身的形体美以及与环境协调美，备受关注。那么，如何用3d建模软件设计钣金，今天就以浩辰3D为例，和大家分享一下使用步骤。

　　钣金设计方面，浩辰3D除了支持折弯、冲孔等基本功能外，还提供浮凸、浅凹、焊珠、直弯和蚀刻等特定于钣金的功能，让钣金设计更加便捷高效。在具体的使用方面，步骤如下：

　　创建钣金实体模型

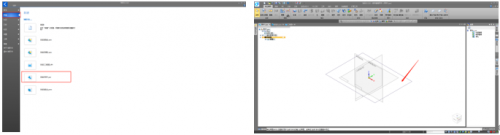

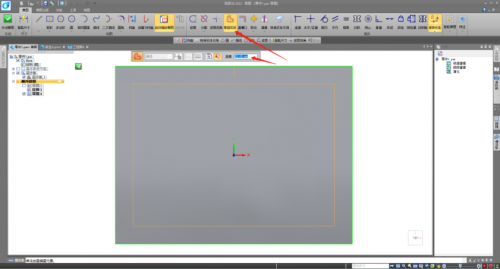

　　打开浩辰3D零件模板，使用草图命令，选择俯视图基准面，绘制一个拉伸草图，尺寸如图所示，并使用[拉伸]命令选择草图，拉伸一个长方体实体，拉伸高度为85。

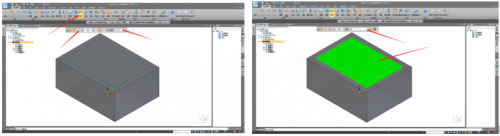

　　绘制顶部轮廓

　　在草图选项中选择顶部平面在选择等距实体功能，选择全部面边线，等距距离选择15绘制顶部开口的草图。

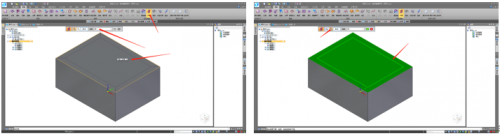

　　提前绘制顶部切口草图

　　在顶层平面中，绘制出切口草图。绘制时，用直线命令连接两个矩形边界的角点。

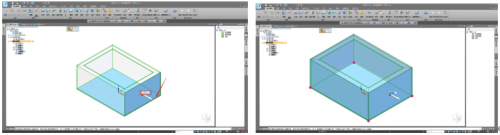

　　抽壳

　　抽壳前，先将顶层进行切分，利用刚才的绘制的矩形进行顶部的切分。再进行一个壁厚为1.5的抽壳，将内部做出空腔。

　　钣金转换

　　利用浩辰3D自带的[钣金转换]功能，将刚刚绘制的盒体进行钣金转换。

　　钣金转换时，需先输入厚度值，设置厚度为1，然后拾取盒体底部全部边线，先做成顶部开口的盒体钣金。

　　顶部的钣金部分，选择时会有报错，可以忽略不管。拾取全部的边线，向内生成所需的盒体顶部折弯。再根据提示信息按[R]键生成顶部的撕裂口，选择之前预画的撕裂口草图。完成全部选择时，报错就会消失，并生成钣金盒体。

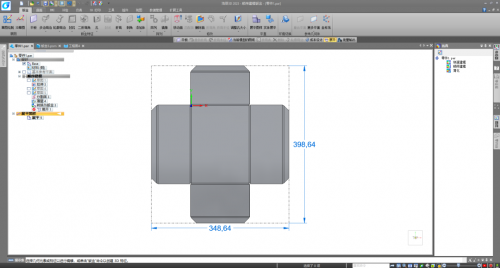

　　最后可查看钣金整体展平图，以及下料尺寸，至此盒体实体以及完全转换为钣金零件。

　　以上就是以浩辰3D为例，用3d建模软件进行3D钣金设计的方法，希望我的分享对你有帮助，如果需要更多3d实例建模教程可以访问浩辰软件社区进行学习。
